3.3.4. Условия дорожного движения

Правила проезда конкретного перекрёстка (например, перекрёстка с круговым движением) могут быть регламентированы однозначно. Дополнительная информация о проезде такого перекрёстка не требуется.

Но чаще на перекрёстках бывают размещены дорожные знаки, светофоры или нанесена разметка, определяющие конкретные правила проезда этого перекрёстка (например, запрет поворота в определённом направлении или разрешение разворота). Для построения правильных маршрутов требуется информация об этих правилах.

Для картирования этой информации перекрёсток может быть связан со специальным объектом Карты — «Условием дорожного движения».

На Народной карте используются «Условия дорожного движения» трёх типов:

  1. Запрещённый манёвр — применяется для отображения действия знаков типа «Поворот направо запрещён», «Поворот налево запрещён» и т. п. Примеры использования см. в разделе 3.3.4.3. Условия дорожного движения: примеры.

    Условиями данного типа также отображаются:

    • препятствия ─ объекты, отделяющие участок дороги от дорожной сети: контрольно-пропускные пункты, шлагбаумы, ворота, дорожные знаки «Въезд запрещён», бетонные блоки и т. п. (см. раздел 3.3.1.7. Правила рисования препятствий на дорогах);

    • запреты на проезд при наличии исключений для определённых транспортных средств, см. п. 3.1.7.4.1;

    • въезды, предназначенные для использования в нештатных, аварийных ситуациях;

    • въезды, предназначенные для использования спецтехникой, службами доставки почты, для подвоза товаров в торговые организации;

    • въезды, не использующиеся в настоящее время и постоянно закрытые.

  2. Разрешённый разворот — устанавливается на однорёберных дорогах в местах разрыва сплошной разметки, а также на перекрёстках однорёберных дорог (за исключением случаев, где разворот запрещён знаком).

    Примеры использования см. в разделе 3.3.4.3. Условия дорожного движения: примеры.

  3. Ограничение на въезд, вход — применяется для отображения:

    • шлагбаумов (в том числе шлагбаумов на платных парковках);

    • контрольно-пропускных пунктов, проходных (ограничивающих проезд транспорта и/или проход пешеходов);

    • знаков «Движение запрещено», «Движение механических транспортных средств запрещено» и знака «Жилая зона» (если его действие распространяется на дороги класса 1-7) — поскольку они разрешают движение до места жительства и работы, т. е. не запрещают, но ограничивают проезд и т. п.

    Ограничения на въезд/вход не устанавливаются для следующих объектов:

    • шлагбаумы на железнодорожных переездах;

    • шлагбаумы на пунктах оплаты проезда платных дорог;

    • КПП на государственных границах.

    См. также раздел 3.3.1.7. Правила рисования препятствий на дорогах.

Объект «Условие дорожного движения» задаётся как совокупность компонентов:

  1. Пересечение (перекрёсток), на котором условие движения вступает в силу.

  2. Тип условия движения: «Запрещённый манёвр», «Разрешённый разворот» или «Ограничение на въезд, вход».

  3. Участки дороги, на которых действует условие движения.

    Для условий «Разрешённый разворот» это один участок дороги.

    Для условий «Ограничение на въезд, вход» и «Запрещённый манёвр» это два участка дороги или более — до и после того пересечения, на котором вступает в силу условие движения.

Условие дорожного движения может быть задано только после того, как завершено картирование участков дороги, на которые оно распространяется.

Для каждого перекрёстка может быть задано столько условий движения, сколько необходимо.

Примечание.

Кроме условий движения, на пересечениях участков дорог может быть задано наличие камер видеофиксации (подробнее см. раздел 3.8.3. Камеры видеофиксации нарушений ПДД) и светофоров (подробнее см. раздел 3.8.4. Светофоры).

Ниже описаны:

В разделе 3.3.4.3. Условия дорожного движения: примеры приведены примеры задания условий дорожного движения. Примеры приведены также в разделе 3.3.1.7. Правила рисования препятствий на дорогах.

3.3.4.1. Условие движения: добавление

Условие дорожного движения можно добавить двумя разными способами:

  • Выбрать команду Создать → Дорожная инфраструктура, в открывшейся панели выбрать нужное условие дорожного движения, затем выбрать на карте то пересечение, с которым будет связано новое условие.

  • Выбрать на карте нужное пересечение, затем связать с ним новое условие движения.

Дальнейшие действия выполняются одинаково. Чтобы задать условие движения:

  1. Определите нужное пересечение (например, по наличию дорожного знака).

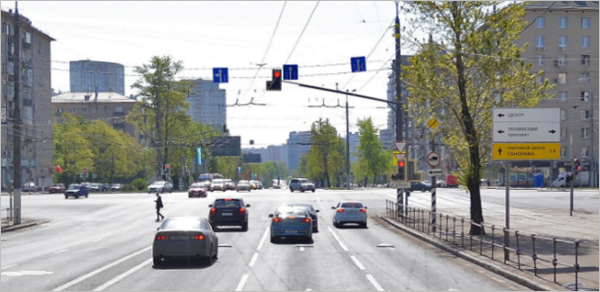

    Например, на рисунке предписывающие знаки перед перекрёстком показывают обязательные направления движения и запрещают поворот налево:

    На Яндекс.Карте это место выглядит так (направление движения указано зелёной стрелкой):

  2. Нажатием выделите пересечение на карте (откроется панель атрибутирования Пересечение дорог):

  3. В открывшейся панели атрибутирования Пересечение дорог, в области Условия движения, нажмите Добавить (откроется панель Условие движения):

  4. В открывшейся панели Условие движения выбором из списка задайте значение типа манёвра:

  5. На карте нажатием укажите начальный элемент манёвра — участок дороги, на который распространяется условие движения, до того перекрёстка, на котором оно вступает в силу:

    Заданный (начальный) элемент манёвра помечается красной стрелкой:

    Если на предыдущем шаге задан тип манёвра «Разрешённый разворот», то указывается только один (начальный) элемент манёвра.

    При создании на карте он помечается другим значком:

    Примечание.

    Панель дополнена кнопкой Перерисовать .

    При её нажатии введённые данные удаляются и задание условия движения выполняется повторно.

  6. На карте нажатием укажите конечный элемент (или несколько элементов) манёвра (участок или несколько участков дороги, на которые распространяется условие движения, после того перекрёстка, на котором оно вступает в силу):

    Заданный (конечный) элемент манёвра также помечается красной стрелкой:

    Повторное нажатие на участок дороги исключает его из состава манёвра.

  7. В поле Действует для укажите, на какие виды транспортных средств распространяется действие манёвра.

    Значение атрибута задаётся нажатием нужной кнопки левой кнопкой мыши (последовательные нажатия включают/выключают признак доступности участка дороги для пешеходов, велосипедистов, общественного транспорта, грузовиков, легковых автомобилей).

    Включение/выключение признака маркируется отображением пиктограммы: при выключении признака доступности кнопка становится белой, а пиктограмма «перечёркнутой»:

  8. Для некоторых условий движения, действующих с временными ограничениями (т. е. не постоянно, а только в определённые периоды), укажите эти ограничения.

    Временные ограничения указываются только для условий движения типа «Запрещённый маневр» и только на дорогах с автомобильным движением.

    Манёвры с временными ограничениями для велосипедных и пешеходных дорог не рисуются.

    Для условий движения типа «Ограничение на въезд» временные ограничения не указываются.

    Временные ограничения указываются в следующих случаях:

    • Время действия ограничения отражено на знаках дорожного движения. Например:

    • Проезд по дороге ограничен в связи с графиком работы территории, на которой расположена дорога.

    Временные ограничения не указываются в следующих случаях:

    • Проезд по дороге закрывается по нерегулярному графику и может быть изменён (например, связан с разводом мостов).

    • Проезд по сезонным дорогам, наличие/отсутствие которых напрямую связано с погодными условиями (например, ледовые/паромные переправы).

    Об этих случаях сообщайте, пожалуйста, сотруднику, ответственному за регион.

    Для указания временных ограничений:

    1. В панели атрибутирования Условия движения нажмите строку Добавить временное ограничение:

    2. В открывшихся полях укажите значения ограничений:

      • Время: время начала и окончания действия условия.

        Время задается в формате <ЧЧ:ММ>, четырьмя цифрами. Например 8 часов 00 минут записывается как 08:00, а 23 часа 30 минут — как 23:30.

        Если значения полей не заданы (пусты), условие действует постоянно.

      • В период: даты начала и окончания действия условия.

        Даты задаются в формате <ДД.ММ>, четырьмя цифрами. Например 1 апреля записывается как 01.04, а 23 ноября — как 23.11.

        Если значения полей не заданы (пусты), условие действует постоянно.

      • Будни, дни недели и выходные — устанавливаются флажки требуемых переключателей.

        По умолчанию установлены все флажки. Если условие действует не по всем дням недели, то нужные флажки надо снять. Например, если условие движения действует только по будним дням, то снять следует флажки в полях «Выходные»:

      Если условие предусматривает несколько разных временных рамок (например, для будних и для выходных дней или для разных календарных периодов), следует повторным нажатием строки Добавить временное ограничение открыть вторую (аналогично — последующие) область задания временных ограничений и указать требуемые значения ограничений.

      Удалить лишнюю область задания временных ограничений можно нажатием кнопки  (Удалить).

      Примечание.

      Временной запрет действует для всех отмеченных транспортных средств. Если требуется для каждого вида ТС создать индивидуальное ограничение (например, для грузовых — ночью, для автобусов — днём), то для каждого вида ТС создаётся отдельное условие движения.

  9. На панели атрибутирования объекта нажмите кнопку .

  10. Панель Условие движения закроется, а в открывшейся панели Пересечение дорог, в области Условия движения, появится ссылка запрещённый манёвр. Если с одним пересечением связано несколько манёвров, то с каждым из них будет связана собственная ссылка:

    Переход по ссылке открывает панель Условие движения.

    Объект будет сохранён на карте, пересечение при наличии заданного условия движения выделяется зелёным цветом:

3.3.4.2. Условие движения: редактирование, откат правок и жалоба модератору

Чтобы отредактировать условие движения:

  1. Нажатием выделите пересечение на карте. В открывшейся панели атрибутирования, в области Условия движения, перейдите по нужной ссылке:

    Откроется панель Условие движения.

  2. Чтобы отредактировать условие, в открывшейся панели Условие движения:

    1. Нажмите кнопку Изменить .

    2. Выбором из списка задайте нужное значение типа манёвра:

    3. Нажатием на карте измените (при необходимости) начальный и конечный элементы манёвра.

      Повторное нажатие на участок дороги исключает его из состава манёвра.

    4. В поле Действует для измените (при необходимости) перечень видов транспортных средств, на которые распространяется действие манёвра.

    5. Измените (при необходимости) временные ограничения действия манёвра.

    6. На панели атрибутирования объекта нажмите кнопку .

      Объект будет сохранён на карте, пересечение при наличии заданного условия движения выделяется зелёным цветом.

  3. Откат правок можно использовать для возвращения объекта в состояние, предшествовавшее началу его редактирования (вплоть до последнего одобренного модератором состояния). Если объект создан недавно и ещё не был одобрен модератором, то откат правок объекта приводит к его удалению.

    Удаление объекта как самостоятельная операция доступно только модераторам Народной карты. Пользователи карты могут удалить ошибочно созданный объект, выполняя операцию отката правок вплоть до исчезновения объекта (если объект только что создан и пока не одобрен модератором). Если же удалить требуется ранее созданный объект, уже одобрявшийся модератором, то следует пожаловаться модератору.

    Процедура отката правок описана в разделе 2.10.6. Объект: откат правок, жалоба модератору; удаление объекта; ссылка на объект.

  4. Если объект уже одобрен модератором, то откат правок возвращает объект к одобренному состоянию. В этом случае самостоятельное удаление объекта пользователю недоступно, и для удаления объекта следует пожаловаться модератору. Жалоба на объект может быть отправлена модератору не только в связи с необходимостью удаления объекта, но и по другим поводам.

    Процедура отправки жалобы описана в разделе 2.10.6. Объект: откат правок, жалоба модератору; удаление объекта; ссылка на объект.

3.3.4.3. Условия дорожного движения: примеры

Условия дорожного движения нужно задавать на таких перекрёстках, где для автоматического построения маршрута необходима дополнительная информация о дорожных знаках, светофорах или разметке, определяющих конкретные правила проезда этого перекрёстка.

В разделе приведены примеры условий дорожного движения:

Пример 1. Запрет правого поворота на перекрёстке

Перед перекрёстком установлены предписывающие знаки, показывающие обязательные направления движения и одновременно запрещающие поворот направо:

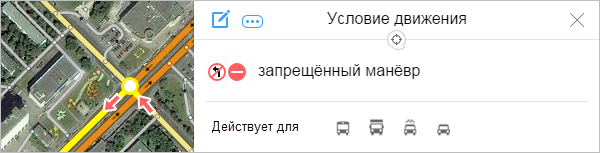

Эта ситуация картируется заданием условия дорожного движения (запретом правого поворота на перекрёстке):



Примечание. В примере показано одно из нескольких условий дорожного движения на сложном перекрёстке.

Пример 2. Запрет левого поворота на перекрёстке

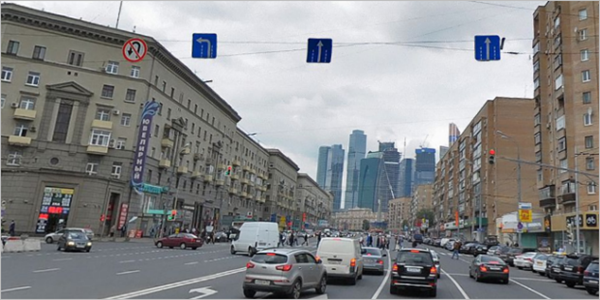

Перед перекрёстком установлены предписывающие знаки, показывающие обязательные направления движения и одновременно запрещающие поворот налево:

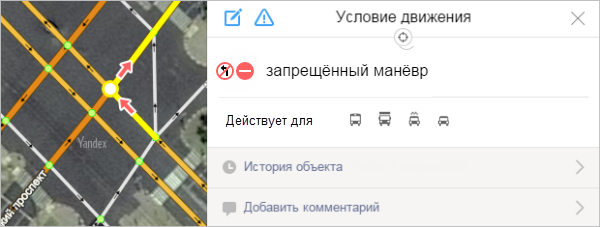

Эта ситуация картируется заданием условия дорожного движения (запрета левого поворота на перекрёстке):



Пример 3. Запрет разворота

На перекрёстке разрешено движение прямо и налево, но запрещён разворот:

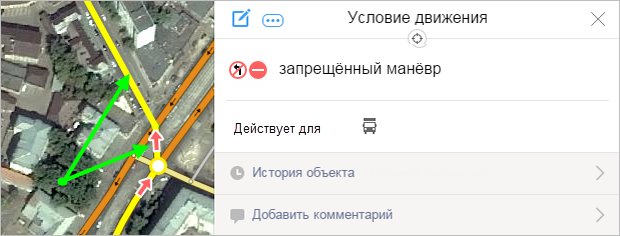

Эта ситуация картируется заданием условия дорожного движения, показанного на рисунке. В состав манёвра включены два участка дороги после перекрёстка, на которые действует запрет (указаны зелёными стрелками) — чтобы не оказался запрещён разрешённый левый поворот:



Пример 4. Запрет разворота (запрет поворота и предписанные направления движения)

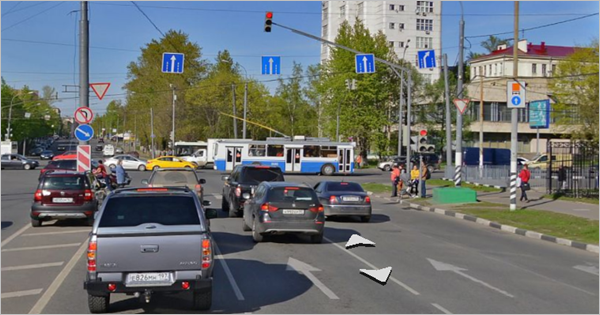

Перед перекрёстком установлен знак запрета поворота налево, а также предписывающие знаки, показывающие обязательные направления движения и одновременно запрещающие разворот:

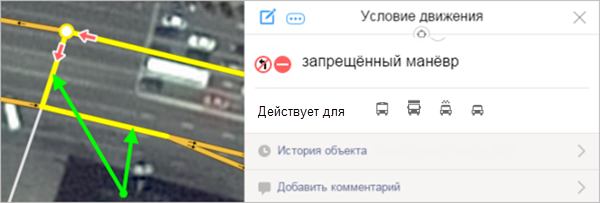

Эта ситуация картируется заданием условия дорожного движения, показанного на рисунке:



Пример 5. Запреты поворотов при раздвоении дорог и на перекрёстках со съездами

Пример 5.1. Раздвоение дороги

Улица при подходе к перекрёстку раздваивается на съезды, что порождает запрет разворота:



Эта ситуация картируется заданием условия дорожного движения, показанного на рисунке (запрет разворота при раздвоении дороги на съезды):



Примечание.

Если запрет такого типа не задан, то при заторе на основной дороге автоматический маршрутизатор может построить маршрут, включающий запрещённый манёвр.

Пример 5.2

Три двухрёберные дороги пересекаются через раздвоения рёбер:

Картируется заданием следующих условий движения (запреты на повороты/развороты в узле пересечения центральных участков дорог отмечены красными стрелками):

Пример 5.3. Перекрёсток дорог со съездами

Перекрёсток дорог со съездами:

Картируется заданием следующих условий движения (запреты на повороты отмечены красными стрелками):

Пример 5.4

Три однорёберные дороги пересекаются через раздвоения рёбер:

Картируется заданием следующих условий движения (запреты на повороты отмечены красными стрелками):

Пример 6. Запрет поворота налево при разрешении разворота

На перекрёстке разрешён разворот, но запрещён поворот налево (для грузового транспорта):



Эта ситуация картируется заданием условия дорожного движения, показанного на рисунке. В поле Действует для задано, что запрет поворота действует только для грузового транспорта. В состав манёвра включены два участка дороги после перекрёстка, на которые действует запрет (указаны зелёными стрелками) — чтобы не оказался запрещён разрешённый разворот:



Пример 7. Разрешённый разворот в месте разрыва сплошной разметки

Разрешённый разворот в месте разрыва сплошной разметки задаётся соответствующим условием движения:

Пример 8. Разрешённый разворот (не запрещённый)

На перекрёстке однорёберных дорог, где нет знаков, запрещающих разворот, должно быть задано четыре манёвра типа «разрешённый разворот»:

Примечание.

Разворачиваться можно на всех перекрестках, на которых не запрещены разворот и поворот налево, и не заданы направления движения по полосам, запрещающие поворот налево и разворот.

Также может быть запрещён разворот на перекрестке с дорогой, имеющей одностороннее движение.

Пример 9. Запрет левого поворота для велосипедов по ПДД

Велосипедистам запрещено поворачивать налево и разворачиваться на дорогах с трамвайными путями посередине дороги и на дорогах, имеющих более одной полосы для движения в данном направлении.

Поэтому на перекрестке с дорогой с трамвайным движением нужно добавить запрет на левый поворот для велосипедов:
