3.4.1. Условия дорожного движения: примеры

Пример 1. Запрет правого поворота на перекрёстке

Город Москва. Движение по Ломоносовскому проспекту в направлении перекрёстка с Ленинским проспектом (на рисунке указано зелёной стрелкой):

Примечание. В примере описано одно из нескольких условий дорожного движения на сложном перекрёстке.

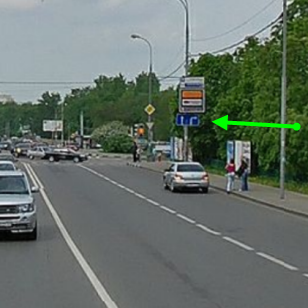

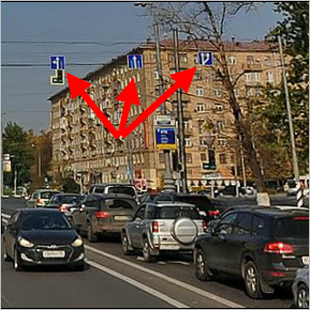

Перед перекрёстком установлены предписывающие знаки (на рисунке ниже указанные красными стрелками), показывающие обязательные направления движения и одновременно вводящие ограничение на возможность поворота направо:

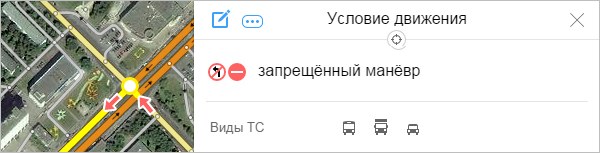

Эта ситуация картируется заданием условия дорожного движения, показанного на рисунке (запрет правого поворота на перекрёстке):

Пример 2. Запрет левого поворота на перекрёстке

Город Москва. Движение по улице Удальцова в направлении перекрёстка с проспектом Вернадского (на рисунке указано зелёной стрелкой):

Предписывающие знаки (на рисунке указаны красной стрелкой) показывают обязательные направления движения и запрещают поворот налево:

Эта ситуация картируется заданием условия дорожного движения, показанного на рисунке (запрет левого поворота на перекрёстке):

Пример 3. Запрет разворота

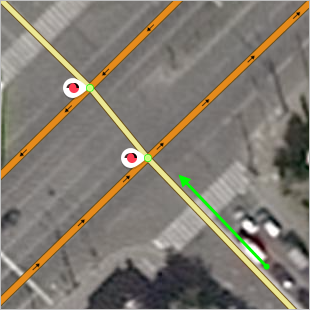

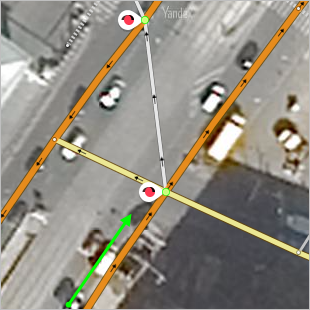

Город Москва. Движение по Большой Дорогомиловской улице в направлении перекрёстка со 2-м Брянским переулком (на рисунке указано зелёной стрелкой):

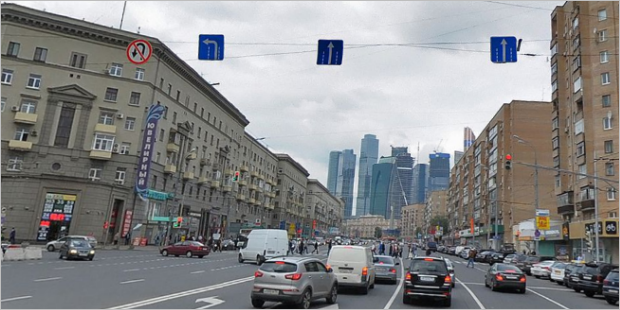

На перекрёстке разрешено движение прямо и налево, но запрещён разворот:

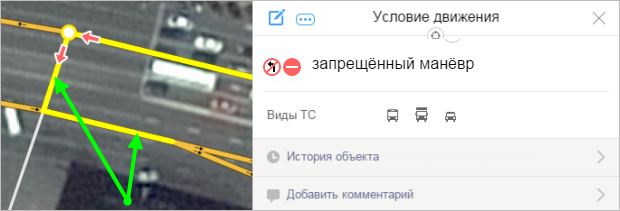

Эта ситуация картируется заданием условия дорожного движения, показанного на рисунке (запрет разворота), причём участков дороги, на которые распространяется действие запрета после перекрёстка, выделено два (поскольку выделение одного участка означало бы запрет левого поворота, что не соответствует действительности), они указаны зелёными стрелками:

Пример 4. Запрет разворота (запрет поворота и предписанные направления движения)

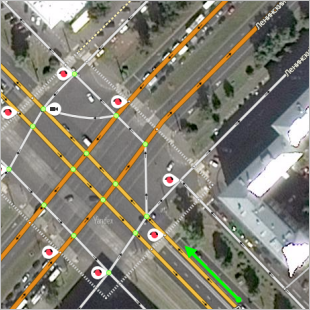

Город Москва. Движение по улице Вавилова в направлении перекрёстка с Ломоносовским и Нахимовским проспектами (на рисунке указано зелёной стрелкой):

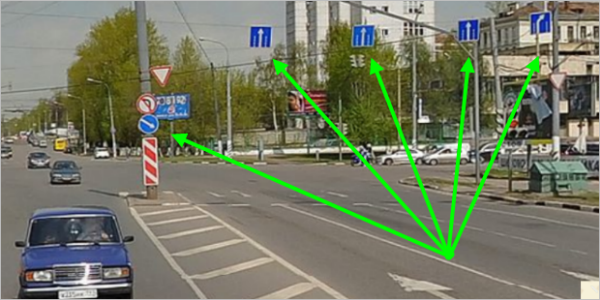

Знак запрета поворота налево, а также предписывающие знаки (на рисунке указаны зелёными стрелками) показывают обязательные направления движения и запрещают разворот:

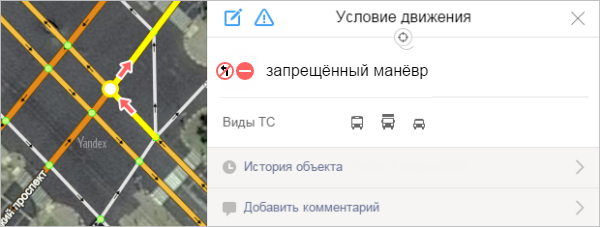

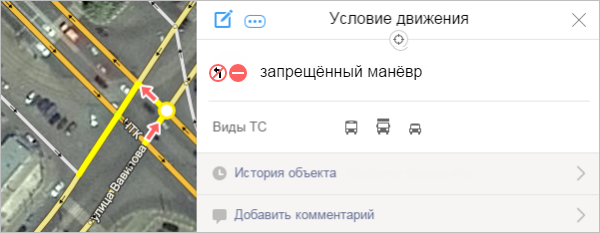

Эта ситуация картируется заданием условия дорожного движения, показанного на рисунке:

Пример 5. Запрет разворота при раздвоении дороги на съезды

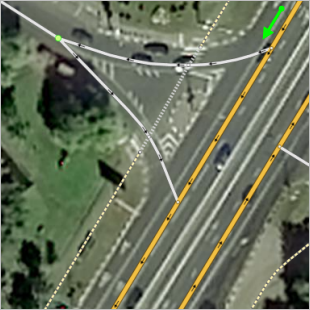

Город Москва. Движение по Севастопольскому проспекту в направлении перекрёстка с Перекопской улицей (на рисунке указано зелёной стрелкой):

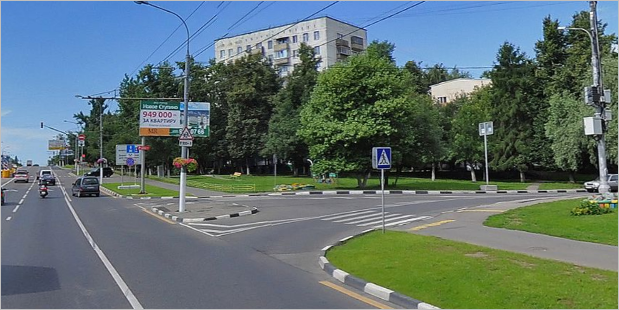

Перекопская улица при подходе к перекрёстку раздваивается на съезды, что порождает запрет разворота:

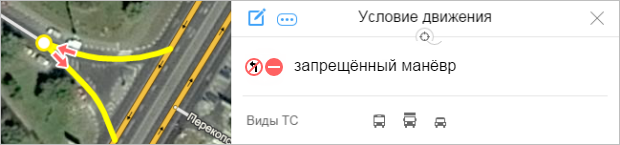

Эта ситуация картируется заданием условия дорожного движения, показанного на рисунке (запрет разворота при раздвоении дороги на съезды):

Пример 6. Запрет поворота налево при разрешении разворота

Город Москва. Движение по Русаковской улице в направлении перекрёстка с Маленковской улицей (на рисунке указано зелёной стрелкой):

На перекрёстке разрешён разворот, но запрещён поворот налево (для грузового транспорта):

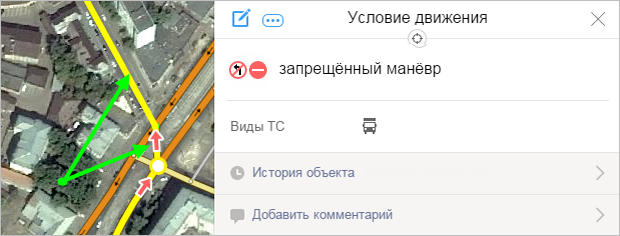

Эта ситуация картируется заданием условия дорожного движения, показанного на рисунке (запрет поворота для грузового транспорта), причём участков дороги, на которые распространяется действие запрета после перекрёстка, выделено два. Ограничившись лишь первым после узла участком, мы запретим все повороты в узле, включая и разворот:

Пример 7. Разрешённый разворот в месте разрыва сплошной разметки

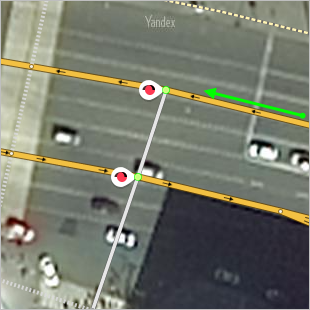

Город Москва. Движение по улице Главмосстроя в месте разрыва сплошной разметки:

Пример 8. Разрешённый разворот (не запрещённый)

На перекрёстке однорёберных дорог, где нет знаков, запрещающих разворот, должно быть задано четыре манёвра разрешённый разворот:

Примечание.

Разворачиваться можно на всех перекрестках, на которых не запрещён разворот (), поворот налево () и не задано направление движение по полосам, запрещающее поворот налево и разворот (, , ).

Также может быть запрещён разворот на перекрестке с дорогой, имеющей одностороннее движение.
